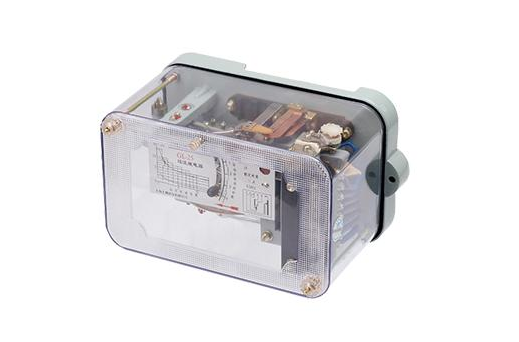

液位继电器是控制液面的继电器。这是一个内部有电子线路继电器,利用液体的导电性,当液面达到一定高度时继电器就会动作切断电源。液面低于一定位置时接通电源使水泵工作,达到自动控制的作用。
自动控制由传感器和控制执行机构组成。液位控制器的传感器一般是导线。利用水的导电性。水的导电性较差,不能直接驱动继电器。所以要有电子线路将电流放大,以推动继电器工作。继电器就是执行机构。
工作原理
水箱水位过低时,第一只三极管基极呈低电平,三极管呈截止状态,集电极呈高电平;第二只三极管基极有足够电流通过,三极管饮和导通,继电器得电吸合,常开触点2、3脚闭合,外接接触器得电吸合、水泵抽水供水箱。水箱水位逐渐上升,尽管高于黄线端子,因此时继电器呈吸合状态,6、7脚端导通而6、5脚端断开,第一只三极管继续呈截止状态。
当水位上升到粉红线端子时,黄、粉红线端子经水阻通过电流到第一只三极管基极,三极管饱和导通,集电极呈低电平,第二只三极管基极无电流通过而截止,集电极呈高电平,继电器失电复位切断接接触器电源,水泵停止。只有当水位回落低于黄线端子时再重复上述运行。
